Parametru | Unitate. |
Diametrul maxim de strunjire | mm |
Lungimea maxima de strunjire | mm |
Balans maxim peste capac protector | mm |
Dimensiune universal | " |
Capacitate bara | mm |
Arbore cu gaura centrala | mm |
Gama turatie arbore | rpm |
Motor arbore | kW |
Diametru rulment arbore | mm |
Alezaj arbore | |
Cursa maxima X1/X2 | mm |
Cursa maxima Z1 | mm |
Cursa maxima Z2 | mm |
Controler | |
Capacitate rezervor racire/hidraulic | L |
Dimensiuni masina (LxlxI) | m |
Greutate masina | kg |

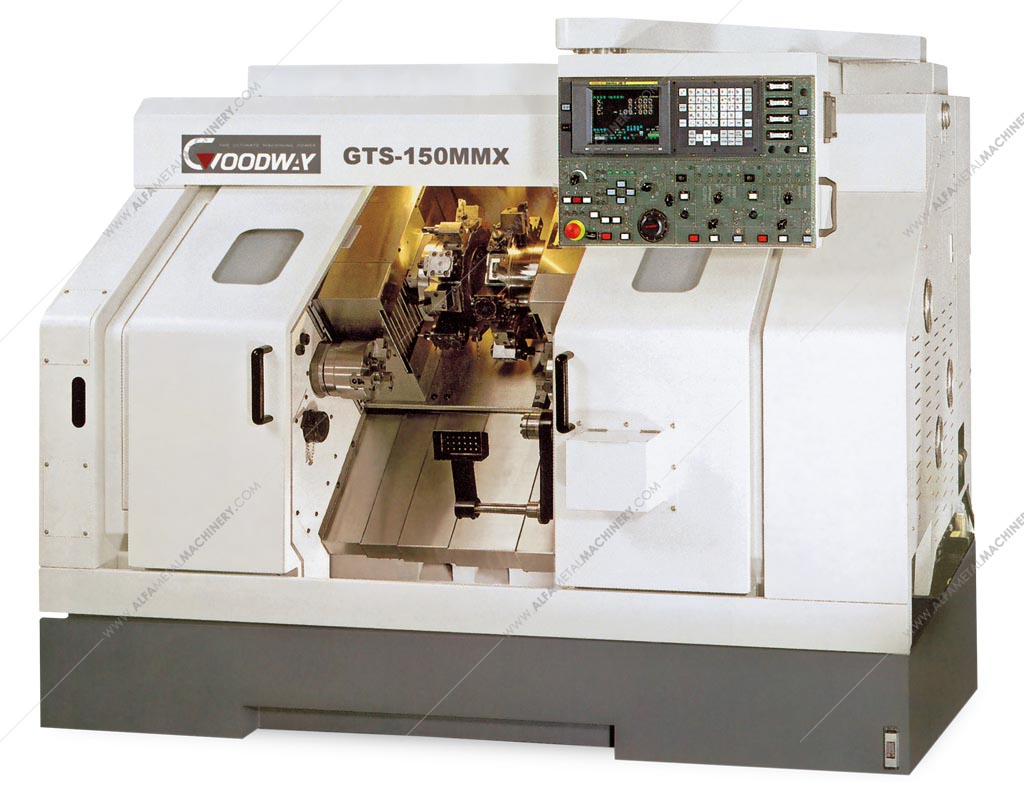

GTS-150 | |||||||||||||||||
|
Doi arbori si doua turele
Seria GTS este proiectata pentru operatii simultane de aschiere pe doua piese diferite la o singura setare a masinii. Masinile sunt construite cu doua turele si doi arbori pe directii opuse cu posibilitati de instalare a axei C pe ambii arbori si turele cu scule antrenate.
Transferul piesei intre arbori
Transferul piesei de la un arbore la altul se face cu sincronizarea rotatiei ambilor arbori. Orientarea cu acuratete se poate efectua prin controlul pe Axa C. Rezultatul este pozitionarea relationala cu precizie a operatiilor efectuate pe ambii arbori. Sistemul nu necesita alta calibrare pentru ajustarea fazei, ducand in final la reducerea costurilor de productie si a timpului necesar prelucrarii
Motoarele principale
Pentru actionarea arborilor au fost selectate motoarele din seria Fanuc Alpha Pi, acestea avand o putere mare de actionare si un cuplu extins si pot fi programate pentru a sincroniza cei doi arbori
Doua turele
Turelele proiectate pentru aschieri in conditii grele au un sistem de indexare cu servomotoare si inglobeaza tehnologia “non-lifting” astfel incat turela nu are nici un fel de deplasare in sarcina. Avand un timp de indexare de 0,2 sec pentru sculele de pe posturile adicacente si 0,5 sec pentru posturile diametral opuse acestea sunt in topul celor mai performante turele de pe plan mondial.
Constructia batiului
Construit sa reziste ani si ani la productii riguroase de piese, batiul este proiectat dintr-o singura piesa, cu nervuri de intarire, perfect echilibrat termic si este turnat din fonta Meehanite, ce are proprietati foarte bune de atenuare a vibratiilor si o rezistenta excelenta
Arbori stabili cu turatie ridicata
Papusa fixa este proiectata pentru operatii de prelucrare dure si este turnata dintr-o singura bucata din fonta Meehanite ranforsata cu nervuri exterioare cu dublu rol de intarire si in acelasi timp de racire.
Comanda numerica Fanuc
GOODWAY foloseste cele mai noi tehnologii pentru comanda numerica echipand seria GTS cu Fanuc 18iT ca dotare standard. Aceasta comanda numerica ofera mai multe caracteristici ca dotari standard si care nu se regasesc sau sunt cu caracter optional la alte tipuri de comenzi numerice.
