Masini CNC de stantat cu turela seria HPE

Cadrul inchis tip punte ofera o rigiditate si o stabilitate superioare. Acestea cuplate cu un control al stantarii foarte precis fac aceste masini potrivite pentru stantari de mare viteza, aplicatii de formare si embosare, ca si aplicatii pentru roata Wilson cum ar fi operatii de taiere, nervurare sau bordurare.

details_arrow
Yawei
Seria HPE

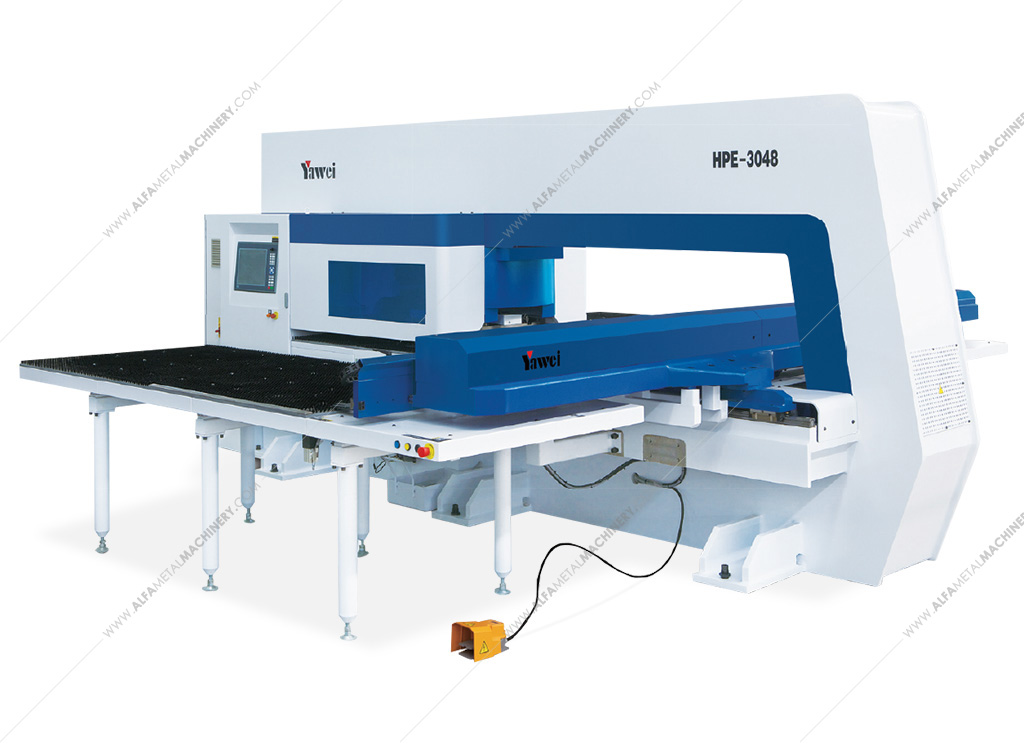

Yawei HPE-3048 Masini CNC de stantat cu turela seria HPE


ParametruUnitate.
Diametru maxim perforare la o trecere
Precizia de perforaremm
Avans maxim tablam/min
Grosimea mesei de lucrumm
Greutate maxima pe masa de lucrukg
Turatie turelarpm
Axe controlate
Putere principalakW
Presiune aerMpa
Dimensiuni generale(LxWxH)mm
Greutatekg
  • HPE-3048
    Φ88.9
    ±0.1
    102
    6.35
    150
    30
    5
    0.9
    0.6
    5330x5000x2250
    16000
Structura turelei

Structura turelei

Turela cu structura groasa este construita cu toate componentele de la Nisshinbo, asigurand precizia si rezistenta la uzura.

Structura cadrului

Structura cadrului

Cadrul rigid inchis tip O din otel sudat, este proiectat prin metoda analizei elementelor finite, tratat termic pentru detensionare pentru a face fata fortelor dinamice si preciziei inalte si a asigura performantele masinii si a mentine precizia constantasi de asemenea a fi convenabil pentru intretinere si schimbarea sculelor.

Masa de lucru

Masa de lucru

Masa combinata cu perii de nylon si bile din otel, mentine calitatea suprafetelor din otel inoxidabil si suprafetele altor materiale de prelucrat, mentine masina intr-un regim de lucru lin si fara zgomot. Lampa de lucru portabila si sistemul cu jet de aer permite o o intretinere convenabila si usurinta in schimbarea sculei.

Schimbarea stantelor inferioare

Schimbarea stantelor inferioare

Stantele inferioare se pot inlocui cu usurinta, datorita unui sistem inovativ ce ofera precizie, rapiditate si comoditate.

Traversa si prindera materialului

Traversa si prindera materialului

Traversa adopta o miscare de mare precizie cu ajutorul unor suruburi cu bile cu cursa lunga si pe ghidaje liniare, avand o miscare rapida si precisa si o durata mare de exploatare.

Avansul materialului si si prinderea

Avansul materialului si si prinderea

Surubul cu bile de cursa lunga, ghidajele liniare cu 4 sloturi, asigura o precizie de pozitionare excelenta. Adopta o unitate mobila cu parghii cu putere mare de prindere ce face ca cilindrul de prindere sa fie mult mai stabil si mai fiabil.

Bucsa de fixare a stantei

Bucsa de fixare a stantei

Turela adopta o structura cu bucse, marind astfel durata de exploatare. Bucsele de fixare a stantelor au o suprafata calita, proprietati anti-uzura si pot fi schimbate cu usurinta fara a necesita demontarea intregii turele.

Accesorii standard

SIEMENS 802D CNC controler
Portscule standard : 40LA2(D)
Mecanism automat de pozitionare laterala
Trei sisteme pneumatice mobile de fixare a piesei de lucru
Sistemul este echipat cu perie de curatare a mesei de lucru
Ungere automata
Aer conditionat pentru dulapul electric (450W)
Detector automat margine, senzor prindere
Lampa de lucru pentru schimbarea sculelor
Functii de perforare, formare, forfecare, marcare, etc.

Accesorii Optionale

SIEMENS 840D CNC controler
CNCKAD (Israel) Software
RADAN (England) Software
Statie operare mobila
Mecanism ridicare scula cu cilindru pneumatic, inlocuire scula si masa
Mecanism prindere extra standard
Set complet de prindere mobila
Dispozitiv pentru portscule
Portscule Wilson (un set)
Masa de lucru din otel inoxidabil cu bile de otel

Alte Masini

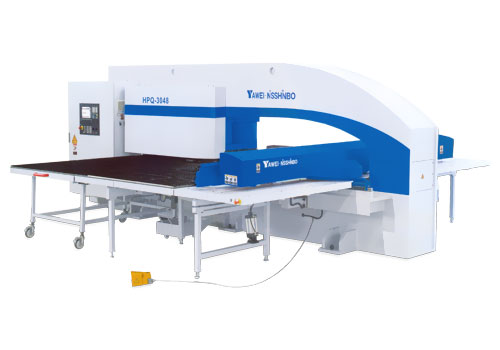

Yawei Seria HPQ
