Centru vertical de prelucrare cu paleti multipli

- Productivitatea cea mai mare
- Fiabilitate ridicata
- Prelucrare de mare viteza cu schimbator automat paleti pentru productia in serie
- usa larga pentru acces facil si verificarea sculelor

details_arrow
Quaser
Seria MV154APC
Quaser MV154APC/E Centru vertical de prelucrare cu paleti multipli

Cursa axa X (mm)

700

ParametruUnitate.
Cursa axei Xmm
Cursa axei Ymm
Cursa axei Zmm
Dimensiune masamm
Greutate maxima pe masa de lucrukg
Turatie arborerpm
Conicitate arbore
Motor arborekW
Capacitate magazie scule
Diametru maxim sculamm
Lungime sculamm
Greutate sculakg
Timp schimbare sculasec
Sistem rezervor racireL
Controler
Dimensiuni masina (LxlxI)m
Greutate masinakg
  • MV154APC/E MV154APC/P MV154APC/HS
    700
    500
    560
    800x500
    250
    938-15000
    BBT 40
    15
    48
    ∅76.2
    280
    7
    5
    500
    Quaser mill i
    2.7x3.9x2.9
    8500
    700
    500
    560
    800x500
    250
    1125-15000
    BBT 40
    22
    48
    ∅76.2
    280
    7
    4
    500
    Fanuc 18iMB
    2.7x3.9x2.9
    8500
    700
    500
    560
    800x500
    250
    1400-15000
    BBT 40
    22
    48
    ∅76.2
    280
    7
    2.9
    500
    Fanuc 18iMB
    2.7x3.9x2.9
    8500

Folosind principiul de reungere din industria automobilelor o cantitate de 17mm³ de vaselina proaspata este injectata o data la 70 ore.

Camera cu vaselina cu un volum de 7.5 cm³ poate suporta 28,840 ore de functionare.

ATC System

Unitatea de ungere model LUBCON poate lucra minim 3 ani garantat.

TIPURI DE ARBORI CE POT FI INSTALATI:
Arbore actionat prin curea de transmisie

- Transmisie: curea de transmisie
- Ungere: Sistem de reungere
- 12,000 rot/min, vibratie 1.5μm cu zgomot redus si costuri de intretinere minime.
- 4 rulmenti hibrizi angulari plus un rulment cu bile in spate.

Arbore cu motorul cuplat direct

- Transmisie: cuplaj
- Ungere: sistem de reungere
- Arbore cu rigiditate ridicata 15,000rot/min.
- 4 rulmenti cu bile ceramici .

- Transmisie: cuplaj
- Ungere: sistem impachetat cu vaselina
- Standard 8000 rot/min
- Optional 10,000 rot.min
- Optional 12,000 rot/min
- 4 rulmenti cu bile cu deschidere mare


linear guideways

Ghidajele liniare supra dimensionate si plasate cu distanta mare intre ele, ofera o rigiditate optima, cu fecare redusa, incalzire si deformare reduse, pentru rate mari de avans, durata de functionare mare si precizie de pozitionare mare.

ATC system

Sistemul ATC este proiectat pentru capacitati mari si performante ridicate. Pentru a asigura schimbarea sculei lin si fara vibratii, toate seriile de masini MV isi au pozitionat strategic sistemul de schimbare al sculei pentru transfer minim de vibratii - design unic . Toate sistemele ATC pot accesa sculele aleatoriu si indexare bidirectionala.

Automatic Pallet Changers

Sistem automat de schimbare a paletilor (APC) versatil
Accesul convenabil la paleti pentru pregatirea prelucrarii este simplu si usor realizat prin simpla deschidere a usii frontale. APC-ul integrat nu numai ca este ideal plasat pentru prindere directa sau in menghina ci si pentru o varietate larga de mese rotative indexabile Quaser.

 hydraulic clamping force

Forta de prindere hidraulica de 45,000 N prin intermediul a 4 umeri tronconici ce folosesc acelasi mecanism dovedit.
Masurile de protectie speciale impotriva spanului inglobate, includ:
- Suflare cu aer la capatul umerilor tronconici de conexiune
- Monitorizarea presiunii aerului imotriva patrunderii spanului

Chips removal

Eliminarea spanului Colector elicoidal dublu + transportor de span plasat in partea din spate pentru un management eficient al spanului.

Dual rotary table,Dual tool length measurement,Dual hydraulic fixture preparation

Optional:
- Masa rotativa duala
- Sistem de masurarea sculei dual plus palpator conectat la o singura interfata optica.
- Pregatire pentru prindere hidraulica duala

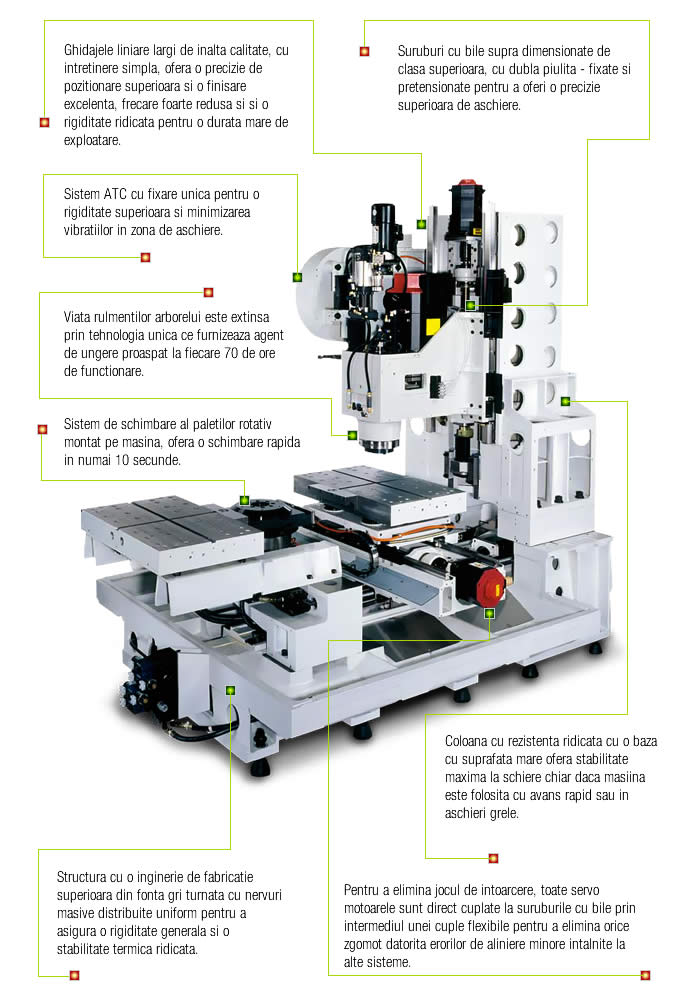

Structure Quaser MV154APC
