Centru de prelucrare pe 5 axe tip portal

Masina este echipata cu 5 axe, X, Y, Z, B, C cu control simultan al deplasarii; prelucrare orizontala, verticala si chiar prelucrarea unor piese cu forme complexe este acum posibila printr-o singura setare.

details_arrow
awea
Seria Mega 5P
awea Mega5 P3025 Centru de prelucrare pe 5 axe tip portal

Cursa axa X (mm)

3000

4000

5000

6000

ParametruUnitate.
Cursa axei Xmm
Cursa axei Ymm
Cursa axei Zmm
Dimensiune masamm
Greutate maxima pe masa de lucrukg
Conul arborelui
Motor arborekW
Turatie arborerpm
Distanta alezaj arbore la masamm
Capacitate magazie scule
Diametru maxim sculamm
Lungime sculamm
Greutate sculakg
Greutate masinakg
  • Mega5 P3025
    3000
    3200
    1000
    3020x2400
    12000
    HSK-A100
    50/40
    10-12000
    200-1200
    40
    Ø140
    350
    15
    39000


ARBORE PUTERNIC CU TURATIE MARE

Intreaga serie MEGA5 poate folosi un arbore HSK-A100 cu un cuplu mare pentru aschieri grele sau un arbore cu turatie mare HSK-A63 24,000 rpm. Seria MEGA5 nu este potrivita doar pentru prelucrarile de precizie la turatii mari, ci si pentru aschierile dure la o turatie scazuta.

Gama arbore

Expansiunea termica a motorului incorporat ajunge o stare stabila la 10 minute de la pornirea masinii. Chiar si in conditii de prelucrare continua pentru o lunga perioada, variatia data de expansiunea termica se incadreaza inca in gama 0,01mm.

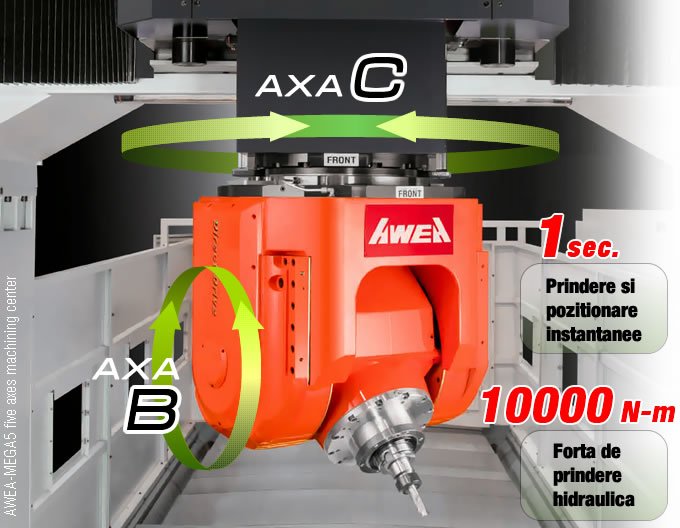

CAP DE FREZARE UNIVERSAL CU DOUA AXE

Design modular, structura simetrica, motor DC instalat pe fiecare latura a structurii, motorul arborelui este instalat in centrul axei rotative. Motor integrat cu actionare directa cu sistem de prindere hidraulic pe axele B,C; in comparatie cu sistemul traditional cu roti dintate, sistemul ofera beneficii multiple, cum ar fi o precizie mai mare, lipsa jocurilor de intoarcere si uzura redusa.

Rulmenti cu role transversali de mare rigiditate (diametru axa B: 150 mm / C-axis : 320 mm ) pot suporta o sarcina axiala mare, sarcina radiala si sarcina dubla in ambele directii.
Sistemul de prindere hidraulic fixeaza eficient pe ambele axe pentru a permite o aschiere in conditii grele la un unghi fix. Precizia pe axele B,C si eficienta sunt imbunatatite mult cu ajutorul codorului de mare rezolutie.

Ghidajele liniare de dimensiuni foarte mari pe axa Z impreuna cu sania supradimensionata si o structura rigida a papusii fixe asigura cea mai buna rigiditate de aschiere.
Design unic al capului, plasat simetric cu arborele principal, motorul arborelui, surubul cu bile si cilindrii de contragreutate hidraulici. Astfel se impiedica deformarea termica si se minimalizeaza deflectia. Se asigura o precizie buna si capacitate de aschiere in conditii grele.

Designul mesei mobile asigura o stabilitate mare a masinii, rigiditate de aschiere si capacitate mare de prelucrare, potrivite pentru cerintele de aschiere in conditii grele.
