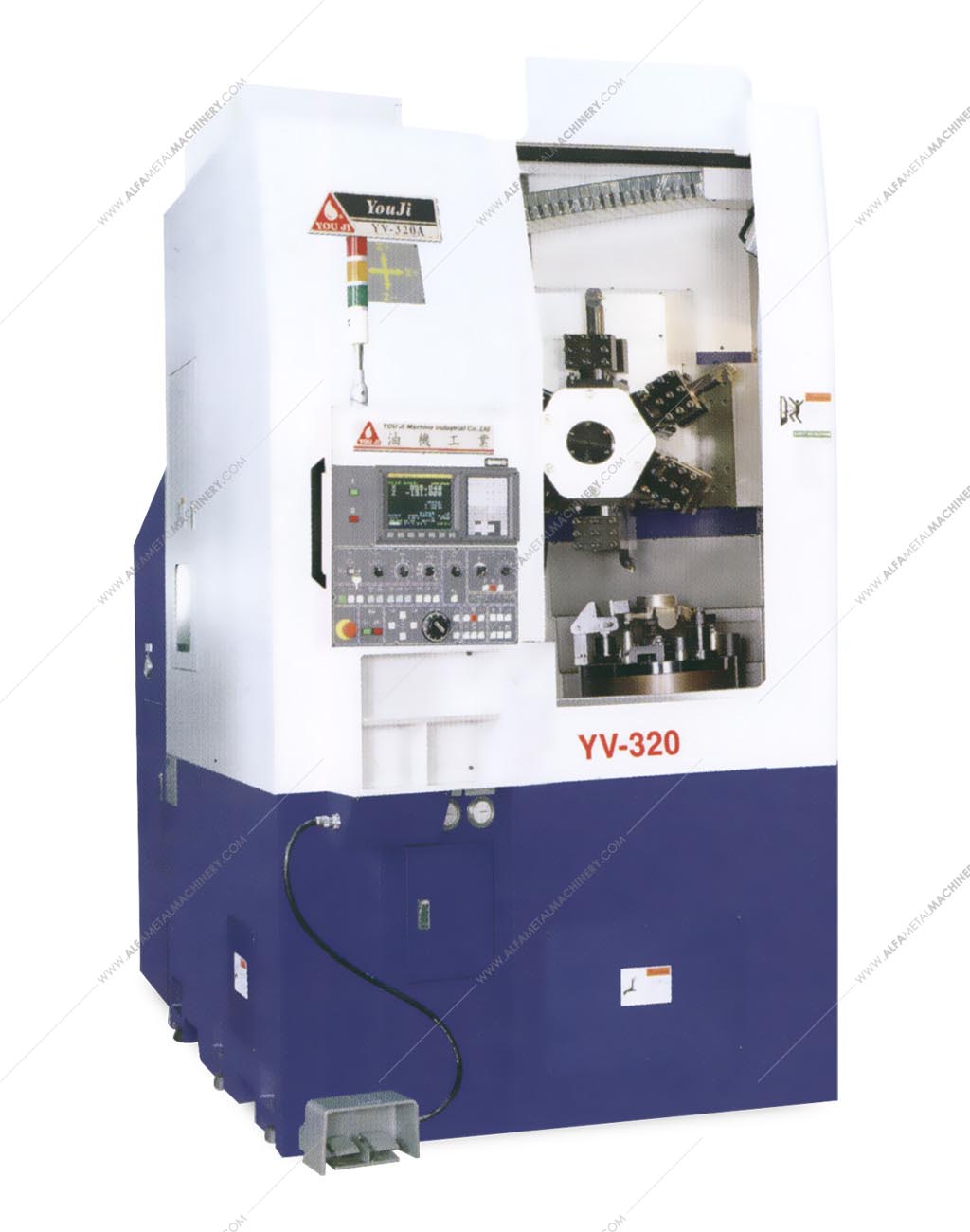

Strung vertical de inalta precizie
Designul compact al seriei YV asigura unele avantaje precum spatiu redus de instalare si o rigiditate excelenta, pentru o precizie mare.
Designul versatil si flexibil imbunatateste considerabil procesul de incarcare si descarcare pentru a asigura o pozitionare precisa a piesei de lucru.
Turela cu 8 posturi si portsculele variate intrunesc cerintele de productie specifice.
| Parametru | Unitate |
| Dimensiune universal | " |
| Diametrul maxim peste batiu | mm |
| Diametrul maxim de strunjire | mm |
| Inaltime de strunjire | mm |
| Greutate maxima pe masa de lucru | kg |
| Alezaj arbore | |
| Tip motor arbore | |
| Gama turatie arbore | rpm |
| Cursa axei X | mm |
| Tip turela | |
| Posturi turela | |
| Controler | |
| Capacitate rezervor racire/hidraulic | L |
| Dimensiuni masina (LxlxI) | m |
YV-320E Ø 12 Ø 600 Ø 450 300 500 A2-8 18.5/22 50-2500 -50, +290 Horizontal 8 Fanuc 0i-T 60 / 300 2.5x1.7x2.8
STRUCTURA DE MARE RIGIDITATE
-
Coloana si batiul de mare rigiditate sunt turnate din fonta Meehanite, au un design cu nervuri mari pentru a reduce distorsiunile termice si a absorbi vibratiile. Strungul este proiectat pentru strunjiri de semifabricate medii.
- Ghidajele liniare pe axele X si Z sunt complet inchise si un sistem de ungere automata asigura precizia mare de lucru. Ghidajele liniare de mare viteza asigura un avans rapid de 20 m/min.
- Suruburile cu bile de mare precizie de clasa C3 sunt actionate direct de servo motoare, eliminandu-se astfel curelele de transmisie sau rotile dintate, marindu-se astfel precizia.
- Motorul arborelui ce dezvolta o putere de 30 CP furnizeaza un cuplu marit la turatii joase si ofera puterea necesara pentru aschieri grele si turatii mari pentru super finisari.Turela hidraulica cu 10 posturi ofera un timp de indexare de 0.5 secunde si cea mai scurta cale de selectare a sculei. O turela cu scule rotative este disponibila ca optiune.Constructia arborelui are un design masiv pentru operatii grele si incorporeaza rulmenti de mare precizie cu contact angular la 45°. De asemenea arborele este protejat impotriva contaminarii cu lichid de racire. Rulmentii arborelui de tip NN sunt folositi sa suporte forte centrifugale tari si incarcari mari pe arbore.O unitate de monitorizare si filtrare verifica cantitatea de ulei furnizata rulmentilor principali asigurand o durata de exploatare mare pentru arborele principal. Un mesaj alarma va fi afisat pe ecran in mod automat daca se detecteaza o disfunctionalitate in sistem.
