| Parametru | Unitate |
| Diametru masa | mm |
| Diametrul maxim peste batiu | mm |
| Diametrul maxim de strunjire | mm |
| Inaltime de strunjire | mm |
| Greutate maxima pe masa de lucru | kg |
| Tip motor arbore | |
| Gama turatie arbore | rpm |
| Cursa axei X | mm |
| Cursa axei Z | mm |
| Controler | |
| Capacitate rezervor racire/hidraulic | L |
| Dimensiuni masina (LxlxI) | m |
YV-1000 Ø 1000 Ø 1350 Ø 1100 900 4000 30/37 2-600 1120 800 Fanuc 0i-T 65 / 400 3.8x4.4x4.6
ARBORE DE MARE PRECIZIE
Cutie de viteze tip ZF
-Se elimina zgomotele si transmisis caldurii la ansamblul arborelui.
-Se elimna vibratiile transmise la arbore.
-Sistemele separate de ungere pentru arbore si cutia de viteze elimina transmiterea caldurii.
-Eficienta inalta de transmitere (in jur de 95%)
-Schimbarea treptelor este controlata de un sistem integrat.

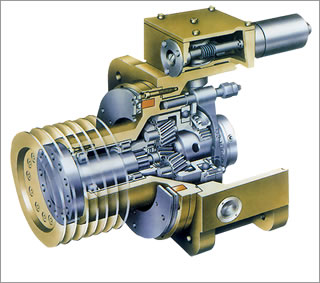

Motorul de actionare arbore FANUC
Masina este proiectata cu motoar pentru actionare arbore puternic super performant de la FANUC si cutie de viteze germana cu doua trepte ZF ce dezvolta un cuplu util marit. Acest lucru permite ca masina sa fie folosita inconditii dificile de aschiere si sa-si poata extinde aria de prelucrare pentru orice tip de operatie acoperita de un strung vertical.

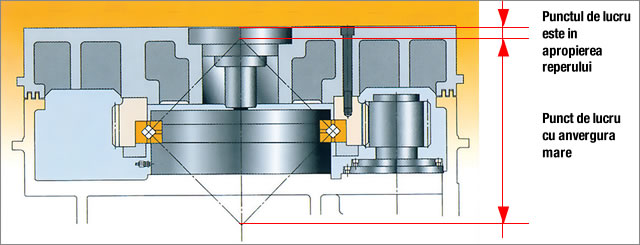

Strungul vertical este proiectat cu rulment cu diametru mare pentru platan construit cu bile rotunde si cilindrice, pentru precizie ridicata, capacitate de incarcare mare si rigiditate superioara necesare in procesele de prelucrare pentru repere largi si asimetrice.
- Doua randuri de role in spatiul destinat unui singur rand.
- Reduce spatiul si coboara baza masinii pentru usurinta in operare.
- Centrul de gravitatie coborat si forte centrifugale mici.
- Separatoare din Nylon ofera inertie redusa asigurand operarea masinii incuplu la turatii reduse.
- Dispersarea caldurii si rezistenta la uzura pentru o durata mare de exploatare.
- Ofera o rigiditate mare, precizie ridicata, rezistenta la socuri si ungere usoara.

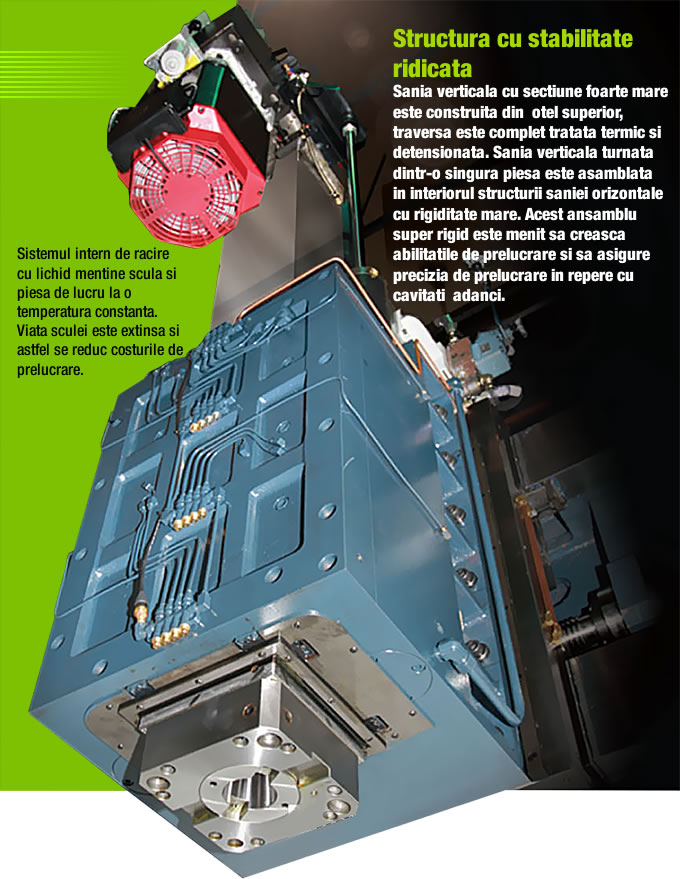

SANIA VERTICALA CU DESIGN AVANSAT
Axa X este proiectata cu ghidaje bloc cu latime mare, acoperite cu Turcit-B si sistem de ungere fortata pentru a reduce frecarea si uzura `crescand astfel precizia si performantele masinii.
Traversa se poate deplasa pentru a se adapta la inaltimea piesei de lucru, miscarea este obtinuta prin surubul cu bile si servomotor. Traversa se blocheaza in pozitia dorita de 4 cilindri hidraulici de mare putere.
Traversa cu design simetric si structura interna tip caseta are ghidajele tratate termic, surubul cu bile pretensionat este fixat in blocurile suport prin intermediul rulmentiolor de mare precizie, acest design dovedit ofera satisfactie totala si asigura un grad de precizie superior.
Traversa poate fi deplasata sus-jos si este o caracteristica de design ergonomic. Patru cilindri de presiune ridicata prinde si blocheaza traversa in mod automat mentinand astfel precizia dupa pozitionare.
SISTEM AUTOMAT DE SCHIMBARE A SCULEI
Magazie de scule tip lant
Magazia de scule tip lant este actionata de un servo motor pentru o pozitionare rapida, sunt disponibile mai multe posibilitati de alegere a capacitatii, cum ar fi: 32, 46, 60 ... posturi.
Design integral si sigur

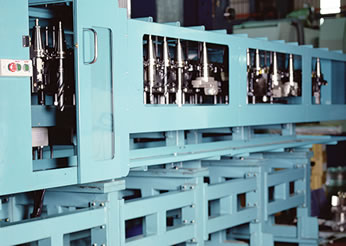

Magazia de scule cu carcasa complet inchisa protejeaza conul portsculei, curatire usoara si convenabila. Un sistem de blocare a usii este folosit in conformitate cu normele CE.
Turela tip A
Pozitionarea turelei este realizata cu mare precizie prin intermediul unei cuple cu dinti curbati, oferind o precizie de 5” si de repetabilitate de 3”. Turela cu cupla cu dinti curbati poate rezista la forte de aschiere mari, un motor hidraulic ce dezvolta un cuplu mare asigura rotatia. Viteza de rotatie a turelei este lina, controlata de unsistem de came. PLC-ul asigura cea mai scurta ruta si selectia bi directionala a sculei reducand semnificativ timpul de schimbare a sculei.
Sistem foarte eficient de transmisie
Prelucrarea in conditii dure depinde de puterea motorului arborelui. Masinile sunt echipate cu motoare Fanuc de mare putere si cutii de viteze germane ZF, cu un cuplu mare. Acest lucru permite masinii sa opereze in conditii dure si intruneste o gama larga de aplicatii acoperite de strungurile verticale.
Structura ghidaje
Ghidajele turnate de pe axa X sunt tratate termic si detensionate, oferind o buna rigiditate. Ungerea este controlata automat prin sistemul centralizat de ungere. Volumul si temporizarea ungerii sunt controlate CNC, marind astfel durata de viata a masinii. Ghidajele de pe axele X si Z sunt calite prin inductie si acoperite cu un strat de Turcite B, pentru a minimaliza frictiunea.
Sistem (ATC) de schimbare automata a sculei

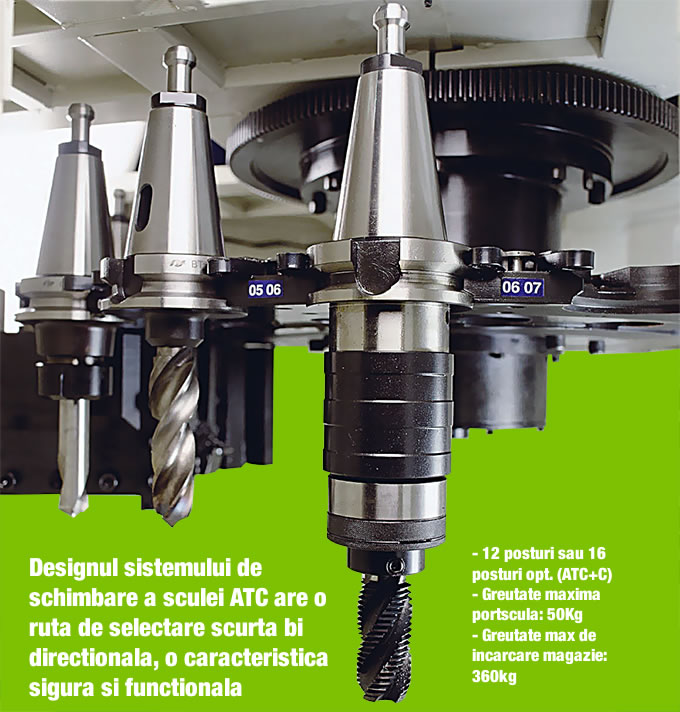

Designul magaziei cu 16 scule intruneste cerinte variate de operare si asigura o operare usoara. Greutatea maxima a portsculei este de 50 kg. Greutatea de incarcare maxima a magaziei de scule este de 360 kg. Sistemul complet de protectie protejeaza operatorul, permitand si un acces usor in vederea curatarii.
Rulmenti de mare precizie
Strungurile verticale mari sunt echipati cu rulmenti cu role transversale. Rulmentii de mare precizie, cu buna rigiditate si sarcina mare, sunt indicati pentru prelucrarea pieselor de lucru mari si non-simetrice.
Sistem de transmisie eficient

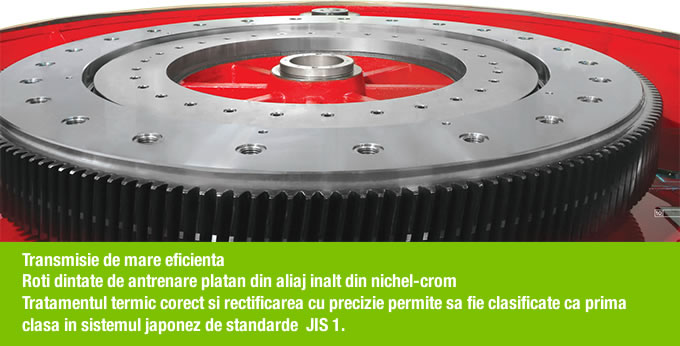

Un aliaj de otel din nikel-crom este folosit pentru sistemul de transmisie. Tratarea termica il face sa se clasifice in clasa de mare precizie conform standardelopr japoneze JIS 1.
Axele X si Z
Sunt actionate direct prin servo motoare Ac, asigurand o rigiditate si o precizie ridicate. Axele X si Z sunt echipate cu un sistem flexibil de aliniere, de mare precizie, care preia sarcina in timpul operarii anormale. Acest design asigura, de asemenea, o intretinere usoara.
Sistem cu sine transversale
Sistemul cu sine transversale se poate deplasa sus si jos independent, si este proiectat ergonomic. Patru cilindri de mare presiune prind si fixeaza sina transversala automat si mentin precizia dupa pozitionare.
CELE MAI BUNE SOLUTII DE PRELUCRARE

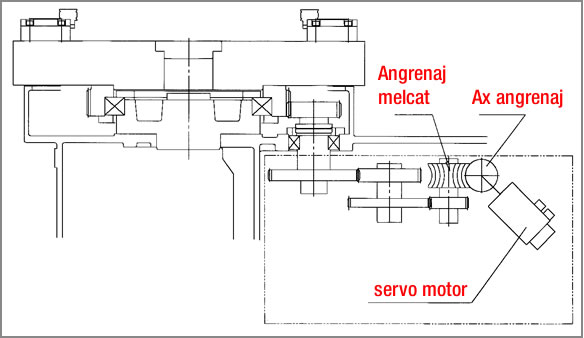

Cutia de viteze de mare precizie pentru axa CF ofera o pozitionare precisa, dotata cu functiile unui centru de prelucrere permite prelucrerea reperelor cu o gama larga de operatii la o singura prindere in masina, in acest fel se reduc costurile de investitii si cheltuielile de prelucrere.

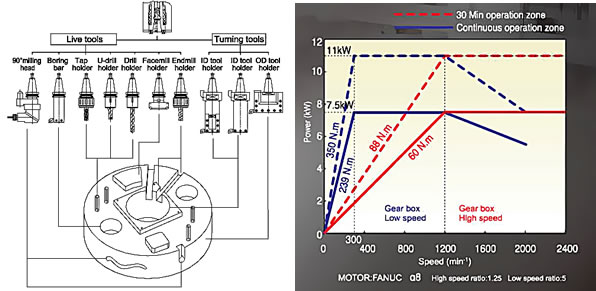

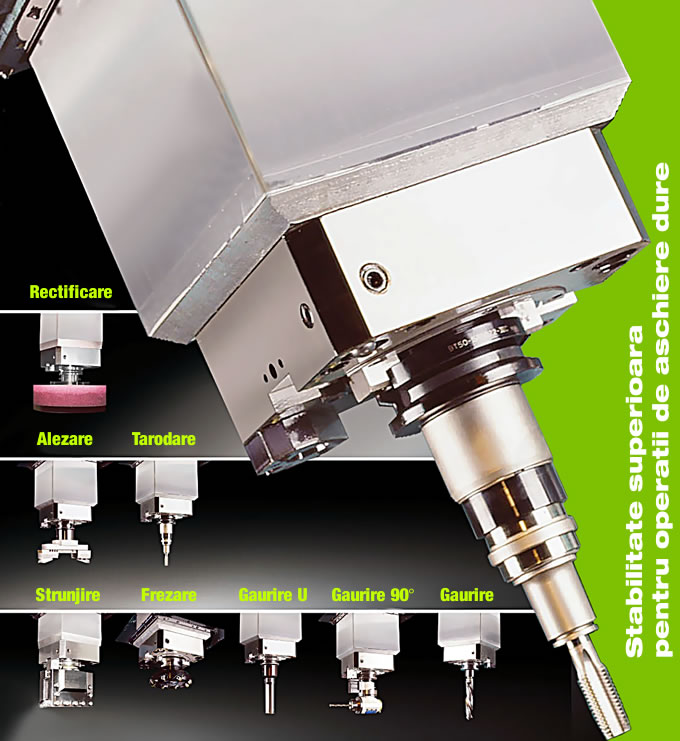

Motorul pentru arborele de antrenarea sculelor rotative (ATC+C series), cuplat cu la cutia de viteze cu doua trepte este localizat in partea superioara a saniei verticale, actionand sculele rotative prin intermediul unui ax rotativ. Utilizarea unei cutii de viteze cu doua trepte pentru arborele sculelor rotative permite folosirea unui cuplu util mare pentru frezare frontala, frezare la capete, gaurire si tarodare.

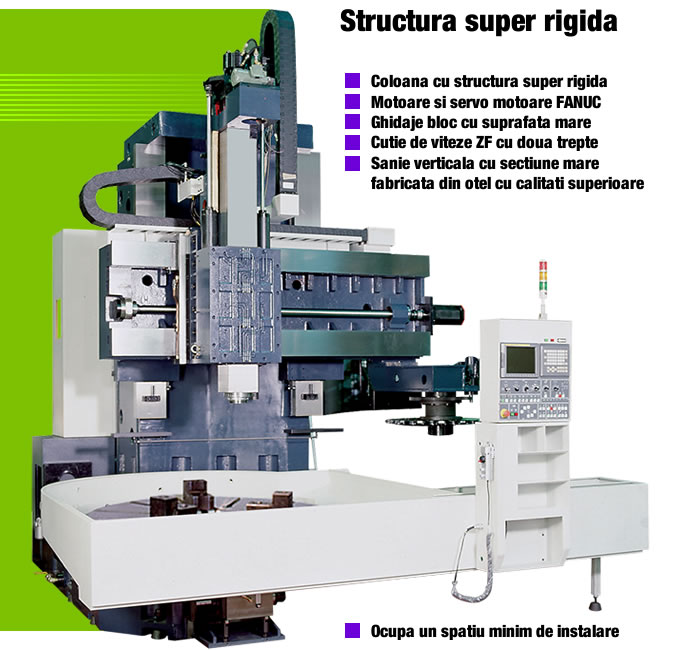

Seria You Ji de strunguri verticale sunt proiectate special pentru a oferi o precizie inalta, stabilitate superioara si o rigiditate remarcabila in conditii dure de aschiere incluzand si piese cu asimetrice | |
 | |
|

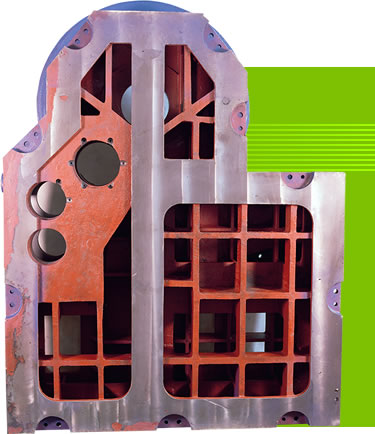

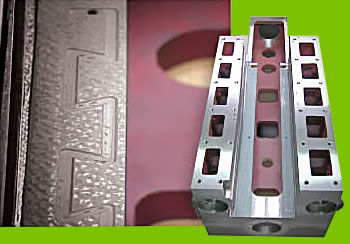

Rigiditatea remarcabila a structurii ofera caracteristici mecanice pentru aschieri dure, ceea ce duce la precizie de prelucrare si stabilitate maxime si prin asta se mareste durata de exploatare a sculelor. Coloana si batiul masinii sunt turnate din fonta cu calitati superioare si apoi tratate termic si detensionate pentru a asigura rigiditatea si precizia dinamica in conditii perfecte. |
 |
 |

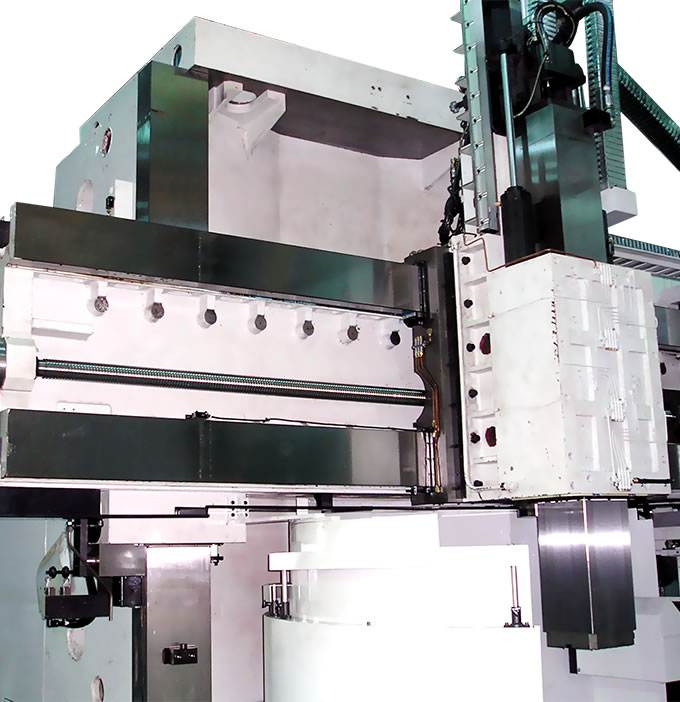

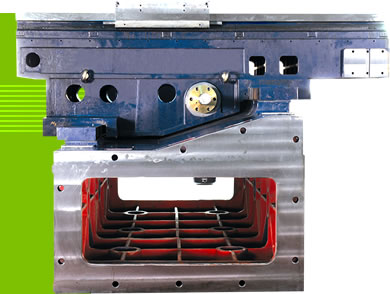

Structura coloanei cu sectiune groasa si nervuri tip caseta ofera suport maxim pentru ghidajele traversei in timpul operatiilor de strunjire. Gradul maxim de precizie in prelucrare va fi mentinut si in timpul operatiilor de strunjire neintrerupte. |
